　金属部品外観検査装置（SU-300）製品カタログ

１．装置概要

　金属部品外観検査システムは、従来社員の人手で行われていた外観検査を、
画像処理装置の導入により自動化するシステムです。
検査の正確性が増し、人件費など直接的なコスト削減を実現します。

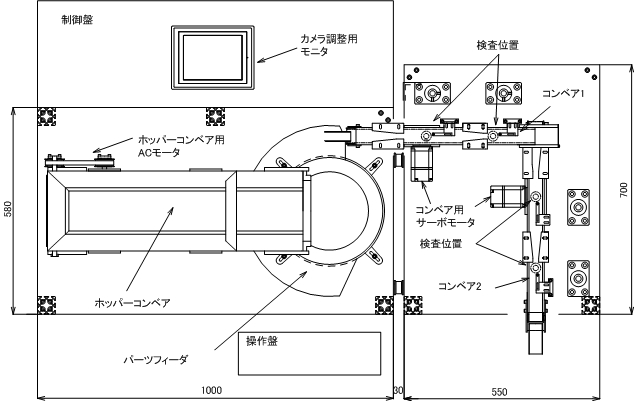

２．構成図

３．装置構成

●項目／仕様
ベルトコンベアA・B（共通）：　サーボモーター駆動式　ライン速度　18m/分
　　　　　　　　　　　　　　　　　　ACサーボ　単相200V　100W　インクリメンタル式　3000回転
反転シューター：　自由落下式　反転シューター（SUS製）
塩ビ式コンベアカバー：　検査の安定性、メンテナンス性を考慮した分割開閉式カバー
ホッパー：　容量30リットル　3～5万個収納　約2時間自動運転可能
　　　　　　　インダクションモーター　40W　1300回転　単相200V　処理スピード　17mm/秒
パーツフィーダ：　使用モータ　振動モータ　90W　単相200V
排出部：　エアー吹出式　4ヵ所　／画像処理用カメラ
防振機能：　検査機とパーツ供給部間の振動を軽減する為、防振ゴムを取り付ける

４．機械構成

●項目／仕様
検査機械：　全長　W550×D700×H1500（L字型タイプ）　重量　100kg
　　　　　　　　表面処理　アルマイト処理（アルミフレーム）、ユニクロ（ベース板他）
制御BOX：　全長　W1000×H800×D300　重量　80kg　塗装　5Y7/1
操作BOX：　全長　W400×H300×D120　重量　5kg　塗装　5Y7/1　
パーツフィーダ＋ホッパー：　全長　W1000×H1385×D580　重量　100kg　
　　　　　　　　表面処理　アルマイト処理（アルミフレーム）、ユニクロ（ベース板他）
　　　　　　　　ホッパー（SUS304）
電　源：　三相　200V　10A程度　エアー　0.4Mpa以上

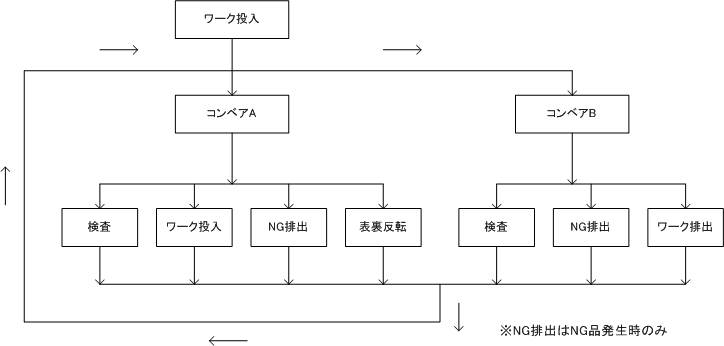

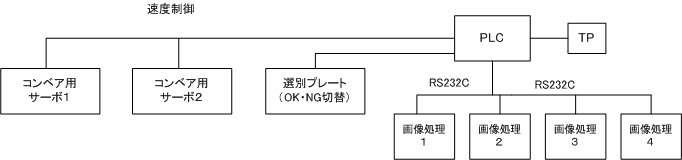

５．制御系統図

６．仕様詳細

検査方式：　表・裏別検査（１ラインに２カメラ取付、計２セット４台
　　　　　　　　不良種類別検査
判定基準：　ワークの良否基準を設け、パターン登録
　　　　　　　　高、中、低の３段階調整機能
ワークサイズ：　15mm程度（15～28mmまで対応可能）
ラインスピード：　1分間に最大300個まで検査可能（但しワーク15mmの場合）
ワーク種類：　銅（ニッケルメッキ）、鉄、アルミ（アルマイト）、他
NG品排出部：　決められたサイズのNG品をエアーにて排出し、ケースに収納
その他：　ライン入口のパーツフィーダと計数包装機の処理能力の検討も可能

７．製品特記事項

※ 設置場所と室内照明等の仕様が検査に影響を及ぼす為、導入前に入念な御打合せが必要です。
※ 設置場所の検討にあたり、事前に工場のレイアウト変更が必要な場合があります。
※ カメラ、照明等に防水処理は施されておりません。
※ 本カタログは、設計上変更になる場合がございます。
