　印字検査装置（SUIG-100）製品カタログ

１．装置概要

　印字検査装置（SUIG-100）は、製造の最終工程において刻印内容の検査を行うものです。
インデックス式装置の1ステージに印字検査工程を設け、短いタクトで印字内容の検査を
行っております。従来問題となっていた印字抜けがなくなり、製造上のロスを減らすことで
効率化を実現しています。

２．構成図

コンベア式

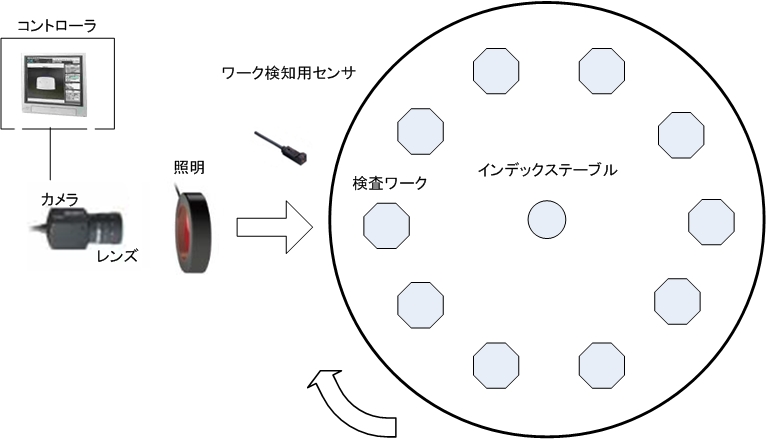

インデックステーブル式

３．装置構成

●コントローラ部
カメラで撮像した内容を判定します。判定が不良の場合は、パトライト、ブザーへ
信号を出力します。オプションでタッチパネルでワークの品種等のデータの設定、
既存の装置とのデータのやりとりを行うことが出来ます。

●カメラ部
ワーク検出用のセンサをトリガ信号として、ワークの印字部を撮像します。
撮像したデータは、コントローラ部で照合します。

４．仕様詳細

●検査内容
商品のラベル部の印字の有無・文字照合（印字のかすれ、抜けなど）
・日付照合・位置ずれ検査

例）賞味期限、製造年月日の印字された各文字の合否照合を行います。
下記の場合は　「0」、「9」、「.」、「0」、「0」、「.」、「1」、「0」
　及び、「0」、「9」、「.」、「0」、「0」、「.」、「0」、「2」　の
各文字の状態、日付が合っているかを検査します。
賞味期限　０９．０７．１０
製造年月日　０９．０７．０２

文字検査は英数字、文字の区切り文字は「.」ドット又は「/」スラッシュになります。
（「:」、「-」、「’」も可）　2行までの文字検査を同時に行うことが可能です。

●判定基準
ワークの良否基準を設けパターン登録します。
（内蔵のカレンダー機能により、賞味期限、製造年月日は検査日を基準として
変更できますので、毎回変更する必要はありません。）
また、位置補正機能によりワーク撮像時に位置がずれていても検査が可能です。
（横、縦、斜めのズレ、ワークの傾きに対応）

●オプション
オプション１（信号）：既存装置との信号のやりとりを行う事が出来ます。
既存装置の運転状況との同期、異常出力、装置の停止、ワークの排出等を
行う事が出来ます。

オプション2（操作）（表示）：タッチパネルから品種設定を行います。
コントローラに登録されたデータを簡単に切り換えることができます。
また、タッチパネルにNG判定の詳細内容、履歴等を表示することができます。
メンテナンス画面で稼働時間等も表示できます。

●補　足
カメラ：　カラー対応なので、白黒カメラでは検出できない微妙な色差も検出します。
シーン数：　登録できる設定の数になります。
補　正：　補正機能でワークの位置がずれた場合や、傾いている場合でも検査可能です。
出力内容：　総合判定結果とは別に、NG要因を出力できます。オプションで検出した
　　　　　　　　文字数、文字を出力しタッチパネルに表示することができます。
認識文字：　0～9、A～Z、「.」、「/」、「:」、「-」、「’」などの記号
処理時間：　8文字を照合した場合の比較になります。
　　　　　　　　（検査方法、ワークにより処理時間は変動します。）
暗号パラメータ：　暗号化された日付の印字検査が可能です。
　　　　　　　　　　　例：10月をXと表記する。

●カレンダー機能
有効期間の設定：　本日の日付から設定した期間をOK判定します。
十の位表示：　日付の十の位を『0』か『空白』で表示します。
月末調整：　現在の月の最終日/次の月の開始日に月を変更します。
時間マージン（分）：　日付が変わる前後で、OK判定とする時間マージンを設定します。

５．製品特記事項

※ 設置場所と室内照明等の仕様が検査に影響を与える為、導入前に入念な御打合せが必要です。
※ 設置場所を検討するにあたり、事前に工場のレイアウト変更が必要な場合があります。
※ カメラ、照明等に防水処理は施されておりません。
※ 本カタログは、設計上変更になる場合がございます。

☆当システムに関するお問合せは・・・
　株式会社セットアッパー　TEL：03-3378-5362／お問合せフォーム

　　　　　　　　　　　　　　　　　　　　　最終改訂日：平成22年 3月10日　株式会社セットアッパー　Ver.1.1
